1. Kuparijohtimen PVC-eristetyn ohjauskaapelin käyttö
Tuotteet soveltuvat ohjaavien sähkölaitteiden ja instrumenttien valvontaan sekä paluupiirin ohjaukseen, suojaukseen ja mittaukseen tehonjakeluyksikössä, mikäli nimellisjännite on enintään 450/750V AC:lle
2. Vakiona kuparijohtimelle PVC-eristetylle ohjauskaapelille
Tuotteet voidaan valmistaa IEC60227-standardin, kiinalaisen standardin GB 9330-2008 mukaan, ja tehdas voi valmistaa kaapelin myös muita standardeja noudattaen.
3. Tyyppi, nimi ja sovellus
Tyyppi | Kuvaus | Johtajan alue mm2 | Ytimen numerot | Sovellus |
KVV | Kuparijohdin, PVC-eristetty ja suojattu ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 2--16 | Pysyvä asennus sisätiloihin, kaapelioviin tai putkiin. |
4, 6 | 2--14 | |||
10 | 2-10 | |||
KVVP | Kuparijohdin, PVC-eristetty ja -vaippainen, punottu suojattu ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 2-61 | Pysyvä asennus sisätiloihin, kaapeliojiin tai putkiin, joissa tarvitaan suojausta. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KVVP2 | Kuparijohdin, PVC-eristetty ja -vaippainen, kuparinauhalla suojattu ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 4-10 | Pysyvä asennus sisätiloihin, kaapeliojiin tai putkiin, joissa tarvitaan suojausta. |
4, 6 | 7-61 | |||
10 | 4-10 | |||
KVV22 | Kuparijohdin, PVC-eristetty ja -vaippainen, teräsnauhainen panssaroitu ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 7-61 | Pysyvä asennus sisätiloihin, kaapeliojiin, putkiin tai maan alle. Pystyy kestämään vahvempaa ulkoista mekaanista voimaa. |
4, 6 | 4-14 | |||
10 | 4-14 | |||
KVVR | Kuparijohdin, PVC-eristetty ja vaipallinen taipuisa ohjauskaapeli | 0.5-2.5 | 4-61 | Asennus sisätiloihin, missä vaaditaan joustavuutta ja liikkuvuutta. |
KVVRP | Kuparijohdin, PVC-eristetty ja vaippainen, suojattu, joustava ohjauskaapeli | 0.5, 0.75, 1.0 | 4-61 | Asennus sisätiloihin, missä vaaditaan joustavuussuojausta ja liikkuvuutta. |
1.5, 2.5 | 4-68 | |||
Tyyppi | Kuvaus | Johtajan alue mm2 | Ytimen numerot | Sovellus |
KYJV | Kuparijohdin, XLPE-eristetty ja PVC-vaippainen ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 2-16 | Pysyvä asennus sisätiloihin, kaapelioviin tai putkiin. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KYJVP | Kuparijohdin, XLPE-eristetty, Suojattu punos, PVC-vaippa Ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 2-61 | Pysyvä asennus Sisätiloissa, kaapeli-ojissa tai putkissa, joissa suojaus vaaditaan. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KYJV22 | Kuparijohdin, XLPE-eristetty, terästeipillä panssaroitu, PVC-vaippainen ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 7-61 | Pysyvä asennus sisätiloihin, kaapeliojiin, putkiin tai maan alle. Pystyy kestämään vahvempaa ulkoista mekaanista voimaa. |
4, 6 | 4-14 | |||
10 | 4-10 | |||
KYJVP2 | Kuparijohdin, XLPE-eristetty, kuparinauhasuojattu, PVC-vaippainen ohjauskaapeli | 0.75, 1.0, 1.5, 2.5 | 7-61 | Pysyvä asennus sisätiloihin, kaapeliojiin tai putkiin, joissa tarvitaan suojausta. |
4, 6 | 4-14 | |||
10 | 4-10 | |||
KYJVR | Kuparijohdin, XLPE-eristetty, PVC-vaippainen taipuisa ohjauskaapeli | 0.5-2.5 | 4-61 | Asennus sisätiloihin, missä vaaditaan joustavuutta ja liikkuvuutta. |
KYJVRP | Kuparijohdin, XLPE-eristetty, punossuojattu, PVC-vaippainen joustava ohjauskaapeli | 0.5, 0.75, 1.0 | 4-61 | Asennus sisätiloihin, missä vaaditaan joustavuussuojausta ja liikkuvuutta. |
1.5, 2.5 | 4-68 |
4. Asennusvaatimus
4.1. PVC-eristetyn kaapelin johtimen pitkäaikainen käyttölämpötila on 70 ℃.
XLPE-eristetyn kaapelin johtimen pitkäaikainen käyttölämpötila on 90 ℃.
4.2. Kaapeleiden vedon lämpötila ei saa olla alle 0 ℃.
Sallittu kaareva säde (r) panssaamaton kaapeli: r≥6D; (D: kaapelin ulkohalkaisija); panssaroitu tai kuparinauhasuojattu kaapeli: r≥12D; suojattu joustava kaapeli: r≥6D.
Johdinrakenne, johtimen vastus, eristyksen paksuus ja vastus
Alue mm2 | Johtimen rakentaminen | Johtimen resistanssit Ω/km | Paksuus mm | Eristysvastus Ω*km | ||
Kategoria | Numero/halkaisija mm | Ei ole tinaa | Tinattu | |||
0.5 | 3 | 16/0.20 | 39.0 | 40.1 | 0.6 | 0.013 |
0.75 | 1 | 1/0.97 | 24.5 | 24.8 | 0.6 | 0.012 |
2 | 7/0.37 | 24.5 | 24.8 | 0.6 | 0.014 | |
3 | 24/0.20 | 26.0 | 26.7 | 0.6 | 0.011 | |
1.0 | 1 | 1/1.13 | 18.1 | 18.2 | 0.6 | 0.011 |
2 | 7/0.43 | 18.1 | 18.2 | 0.6 | 0.013 | |
3 | 32/0.20 | 19.5 | 20.0 | 0.6 | 0.010 | |
1.5 | 1 | 1/1.38 | 12.1 | 12.2 | 0.7 | 0.011 |
2 | 7/0.52 | 12.1 | 12.2 | 0.7 | 0.010 | |
3 | 30/0.25 | 13.3 | 13.7 | 0.7 | 0.010 | |
2.5 | 1 | 1/1.78 | 7.41 | 7.56 | 0.8 | 0.010 |
2 | 7/0.68 | 7.41 | 7.56 | 0.8 | 0.009 | |
3 | 50/0.25 | 7.98 | 8.21 | 0.8 | 0.009 | |
4 | 1 | 1/2.25 | 4.61 | 4.70 | 0.8 | 0.0085 |
2 | 7/0.85 | 4.61 | 4.70 | 0.8 | 0.0077 | |
6 | 1 | 1/2.763.08 | 3.08 | 3.11 | 0.8 | 0.0070 |
2 | 7/1.04 | 3.08 | 3.11 | 0.8 | 0.0065 | |
10 | 2 | 7/1.35 | 1.83 | 1.84 | 1.0 | 0.0065 |
Huomautuksia: kapellimestariluokka
1: tarkoittaa vaikeaa
2: tarkoittaa joustavaa
3: tarkoittaa joustavampaa

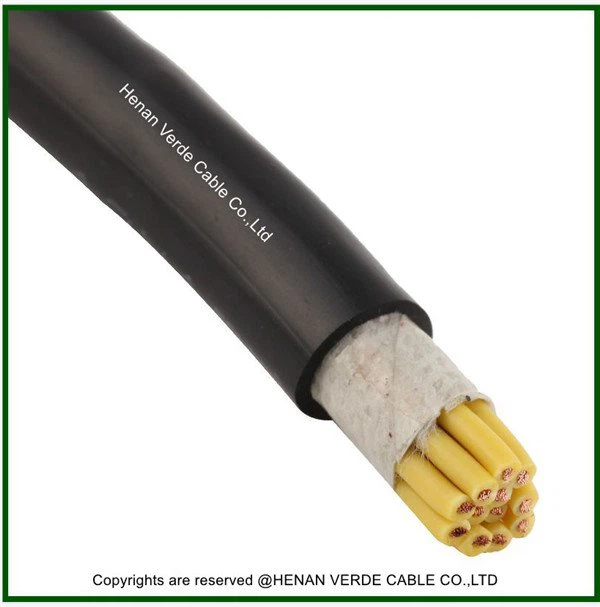

Rakennepiirros kuparijohtimesta PVC-eristetystä ohjauskaapelista
Voimme valmistaa eri materiaaleista lankakaapeleita, kuten LSOH, paloa hidastava ja palonkestävä kaapeli, suojakaapeli. Tässä luetellaan yksi kaapelin osa. Ota yhteyttä saadaksesi lisätietoja.
